【解説】竣工検査ではどんなことをする？

先日、都内の某学校にてキュービクルの工事に立ち会いました。

この記事では、工事のときに主任技術者が行う業務内容について解説します。

※あくまで一例であり、工事の内容によって業務内容も変わります。

１．朝礼～銘板の記録

（１）朝礼

工事現場なので、まずは朝礼で監督さんから色々と説明を受けます。

このとき

「主技さんからも何かあればお願いします」

と聞かれることもあるので、伝えることがあれば伝えておきます。

（２）工事の監視

朝礼が終わると、職人さんたちはここから機材の搬入や養生などの作業に移ります。

われわれ主任技術者は、適切な工事がされているかを監視する役目もあります。

気づいたことがあれば、監督さんに報告します。

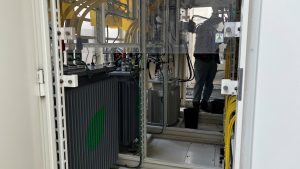

キュービクル内の機器更新中

PASの更新中

高圧ケーブルの更新中

（３）銘板の記録

工事後に提出する書類には、各機器の情報を記載しなければなりません。

取り付けた後に確認するのは大変なので、事前に機器の銘板を写真に収めておきます。

PAS（柱上気中開閉器）の銘板の位置（例）

２．絶縁耐力試験

竣工検査で主任技術者が目立つ瞬間があります。

それが絶縁耐力試験です。

絶縁耐力試験中の様子

絶縁耐力試験とは、取り付けた機器が

『高電圧をかけても本当に大丈夫か』を試験することです。

これは電気設備の技術基準の解釈第15条に規定があります。

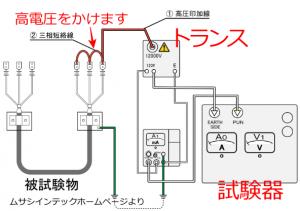

絶縁耐力試験の配線図（例）

試験の流れは以下の通りです

①　対象物の絶縁抵抗値を測定

②　絶縁耐力試験を開始

③　5,000Vまで昇圧し、検電器で電圧があることを確認

④　10,350Vまで昇圧し、10分間印可し続ける

⑤　開始から1分、5分、9分経過時の一次電流及び漏れ電流を記録

⑥　10分経過後は降圧して試験器の電源を切る

⑦　検電器で無電圧を確認し、残留電荷を放電させる

３．リレー試験

今回はSOG制御装置やOCR、VCBも更新しているので、

年次点検の時と同様に、これらのリレー試験を行いました。

VCB（高圧真空遮断器）とOCR（過電流継電器）

【用語】
SOG制御装置（Storage Over Current Ground：過電流蓄勢トリップ付地絡トリップ動作）…地絡や短絡などの事故電流を検知し、開閉器へ信号を送る装置
OCR（Over Current Relay：過電流継電器）…過電流を検知し、開閉器などへ信号を送る装置。
VCB（Vacuum Circuit Breaker：真空遮断器）…真空バルブを使って短絡などの大電流を遮断できる機器。

４．その他の試験・点検～通電

そのほかにも、コンデンサのトリップ試験や、

絶縁抵抗値・接地抵抗値の測定なども行いました。

すべての試験が完了し、外観に異常がなければ、電力会社様に電気を送ってもらいます。

この日はトラブルもなく、予定通り工事を終えることができました。

５．まとめ

工事ではいろいろな会社が現場に入ります。

主任技術者としては、試験や点検をスムーズに進めることはもちろん、

異変に気付き、それを伝えることができなければなりません。
